GENEL BİLGİ

Genişletilmiş Ürün Tipi:OT315E03CP

Ürün kimliği:1SCA022772R6780

EAN:6417019251981

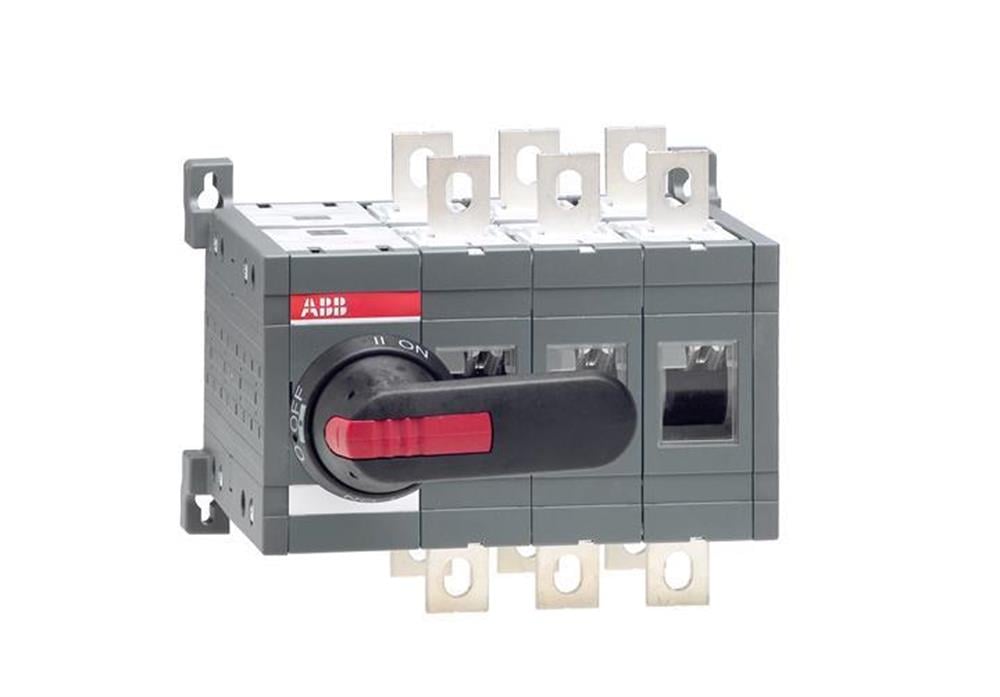

Katalog Açıklaması:OT315E03CP DEĞİŞTİRME ANAHTARI

Uzun Açıklama:Siyah plastik IP65 I-0-II tabanca tipi tutacak (aşağıdaki tabloya bakın), kablo bağlantısı için şaft ve cıvata seti dahil. 0 konumunda asma kilitle kilitlenebilir, I ve konumlarında kapı kilidi ve asma kilitle kilitlenebilir.

Sipariş verme

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85365080

Menşei ülke:Finlandiya (FI)

Popüler indirmeler

Veri Sayfası, Teknik Bilgiler:1SCC303003C0201

Talimatlar ve Kılavuzlar:1SCC301041M0002

Boyutlar

Ürün Net Genişliği:221 mm

Ürün Net Yüksekliği:185 mm

Ürün Net Derinliği / Uzunluğu:203 mm

Ürün Net Ağırlığı:6 kg

Teknik

Anma Çalışma Akımı AC-21A (I e ):

(380 ... 415 V) 315 A

(500 V) 315 A

(690 V) 315 A

Anma Çalışma Akımı AC-22A (I e ):

(380 ... 415 V) 315 A

(500 V) 315 A

(690 V) 315 A

Anma Çalışma Akımı AC-23A (I e ):

(380 ... 415 V) 315 A

(500 V) 315 A

(690 V) 315 A

Anma Çalışma Akımı AC-31B (I e ):(380 ... 415 V) 315 A

Anma Çalışma Akımı AC-33B (I e ):(380 ... 415 V) 315 A

Anma Çalışma Gücü AC-23A (P e ):

(380 ... 415 V) 160 kW

(500 V) 220 kW

(690 V) 315 kW

Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 315 A

Konvansiyonel Termal Akım (I the ):Tam Kapalı 315 A

Anma Darbe Dayanım Gerilimi (U imp ):12 kV

Anma Yalıtım Gerilimi (U i ):1000 V

Anma Çalışma Gerilimi:1000 V

Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 15 kiloamper rms için

Güç kaybı:6.5 W

Kirlilik derecesi:3

Sap Rengi:Siyah

Kulp Tipi:Kulp ve şaft dahildir

Anahtarlar Çalışma Mekanizması:

Anahtarın Sonundaki Mekanizma

03 (Sol Taraf)

Aşamalar Arası Mesafe:Standart

Hat Terminallerinin Konumu:Yukarıdan İçeri - Alttan Dışarıya, Alttan İçeri - Üstten Dışarı

Çalışma modu:Önden işletilen

Montaj tipi:Taban montajı

Kutup sayısı:3

Koruma derecesi:Ön IP20

Terminal Genişliği:25 mm

Sıkma Torku:acc. IEC 60947-1 30 ... 44 N · m

Çevresel

Çevresel Bilgi:1SCC303050D0201

Sertifikalar ve Beyanlar (Belge Numarası)

Uygunluk Beyanı - CE:1SCC303004D0202

Çevresel Bilgi:1SCC303050D0201

Talimatlar ve Kılavuzlar:1SCC301041M0002

RoHS Bilgileri:1SCC301149D0202

Konteyner Bilgileri

Paket Seviye 1 Birimleri:1 parça

Paket Düzeyi 1 Genişliği:240 mm

Paket Seviye 1 Derinliği / Uzunluğu:270 mm

Paket Seviye 1 Yüksekliği:218 mm

Paket Seviyesi 1 Brüt Ağırlık:6,4 kg

Paket Seviye 1 EAN:6417019251981
