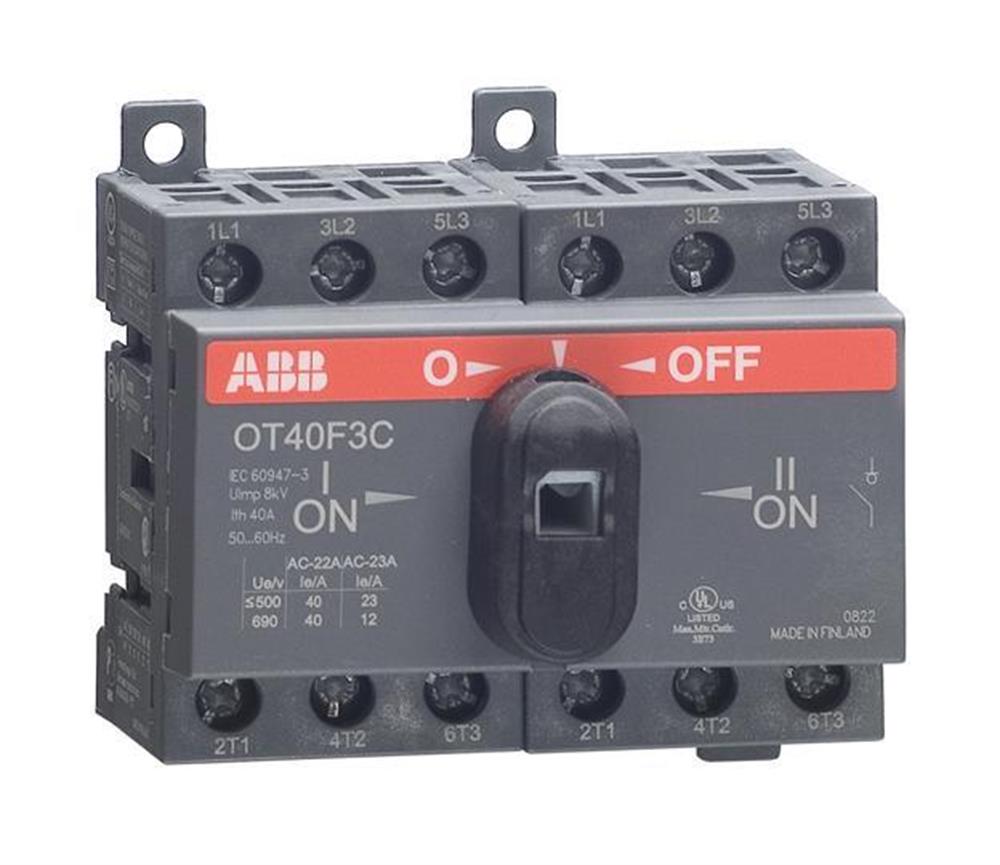

AÇIKLAMA:

Tutma sapı ve şaft ayrıca sipariş içindir

Boyutlar

Ürün Net Genişliği: 70 mm

Ürün Net Yüksekliği : 68 mm

Ürün Net Derinliği / Uzunluğu: 68 mm

Ürün Net Ağırlığı: 0,25 kg

Teknik

Nominal Çalışma Akımı AC-21A (I e):

(380 ... 415 V) 40 A

(500 V) 40 A

(690 V) 40 A

Nominal Çalışma Akımı AC-22A (I e):

(380 ... 415 V) 40 A

(500 V) 40 A

(690 V) 40 A

Nominal Çalışma Akımı AC-23A (I e):

(380 ... 415 V) 23 A

(500 V) 23 A

(690 V) 12 A

Nominal Çalışma Gücü AC-23A (P e):

(380 ... 415 V) 11 kW

(500 V) 11 kW

(690 V) 11 kW

Geleneksel Serbest Hava Termal Akımı ( q ):  q = 40 ° C 40 A

Konvansiyonel Termal Akım (I): Tamamen Kapalı 40 A

Nominal Darbe Dayanım Gerilimi (U imp): 8 kV

Nominal İzolasyon Gerilimi (U i): 750 V

Nominal Çalışma Gerilimi: 750 V

Anma Kısa Süreli Dayanım Akımı: 1 sn için 0.5 kiloamper rms

Güç kaybı: 1,6 W

Kirlilik derecesi: 3

Sap Rengi:  Siyah

Kulp Tipi: Tutamak ve mil dahil değildir

Anahtarlar Çalışma Mekanizması: Anahtarın Üstündeki Mekanizma

Aşamalar Arası Mesafe: Standart

Hat Terminallerinin Konumu: Üst Giriş - Alt Çıkış, Alt Giriş - Üst Çıkış

Çalışma modu: Önden kumandalı

Montaj tipi: Taban montajı

Kutup sayısı: 3

Kablo Kesiti: 0,75 ... 10 mm²

Koruma derecesi: Ön IP20
