GENEL BİLGİ

Genişletilmiş Ürün Tipi:OT630E03CP

Ürün kimliği:1SCA022785R6050

EAN:6417019255965

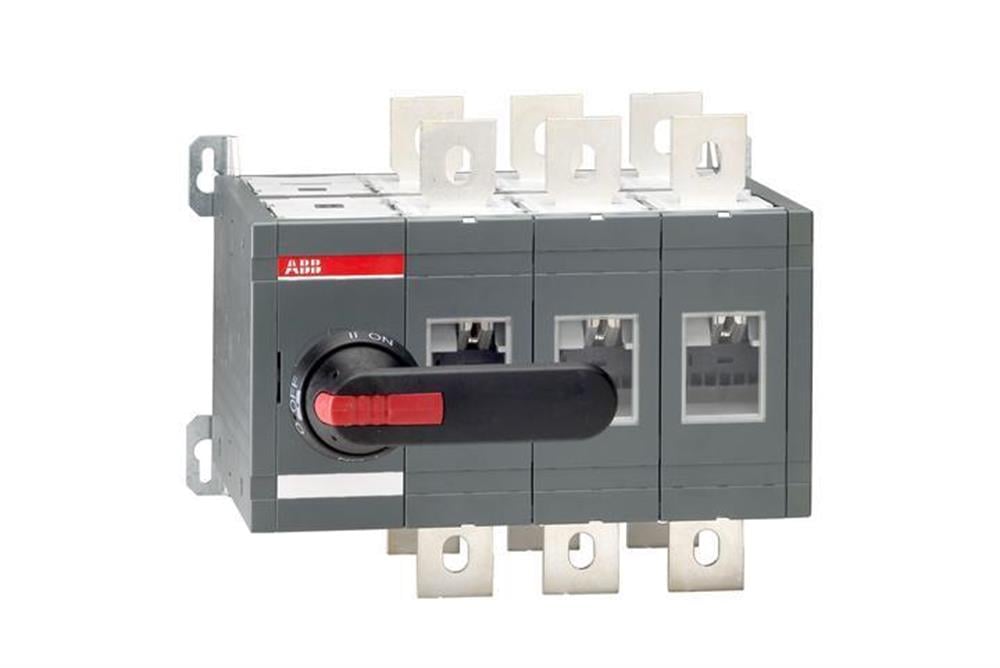

Katalog Açıklaması:OT630E03CP DEĞİŞTİRME ANAHTARI

Uzun Açıklama:Siyah plastik IP65 I-0-II tabanca tipi sap (aşağıdaki tabloya bakın), kablo bağlantısı için şaft ve cıvata seti dahil. 0 konumunda asma kilitle kilitlenebilir, I ve konumlarında kapı kilidi ve asma kilitle kilitlenebilir.

Sipariş verme

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85365080

Menşei ülke:Finlandiya (FI)

Popüler indirmeler

Veri Sayfası, Teknik Bilgiler:1SCC303003C0201

Talimatlar ve Kılavuzlar:1SCC301043M0003

Boyutlar

Ürün Net Genişliği:311 mm

Ürün Net Yüksekliği:250 mm

Ürün Net Derinliği / Uzunluğu:280 mm

Ürün Net Ağırlığı:

15,37 kg

33,89 lb

Teknik

Anma Çalışma Akımı AC-21A (I e ):

(380 ... 415 V) 630 A

(500 V) 630 A

(690 V) 630 A

Anma Çalışma Akımı AC-22A (I e ):

(380 ... 415 V) 630 A

(500 V) 630 A

(690 V) 630 A

Anma Çalışma Akımı AC-23A (I e ):

(380 ... 415 V) 630 A

(500 V) 630 A

(690 V) 630 A

Anma Çalışma Akımı AC-31B (I e ):(380 ... 415 V) 630 A

Anma Çalışma Akımı AC-33B (I e ):(380 ... 415 V) 630 A

Anma Çalışma Gücü AC-23A (P e ):

(380 ... 415 V) 355 kW

(500 V) 400 kW

(690 V) 630 kW

Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 630 A

Konvansiyonel Termal Akım (I the ):Tamamen Kapalı 630 A

Anma Darbe Dayanım Gerilimi (U imp ):12 kV

Anma Yalıtım Gerilimi (U i ):1000 V

Anma Çalışma Gerilimi:1000 V

Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 20 kiloamper rms için

Güç kaybı:25 W

Kirlilik derecesi:3

Sap Rengi:Siyah

Kulp Tipi:Kulp ve şaft dahildir

Anahtarlar Çalışma Mekanizması:

Anahtarın Sonundaki Mekanizma 03 (Sol Taraf)

Aşamalar Arası Mesafe:Standart

Hat Terminallerinin Konumu:Yukarıdan İçeri - Alttan Dışarıya, Alttan İçeri - Üstten Dışarı

Çalışma modu:Önden işletilen

Montaj tipi:Taban montajı

Kutup sayısı:3

Koruma derecesi:Ön IP20

Terminal Genişliği:40 mm

Sıkma Torku:acc. IEC 60947-1 50 ... 75 N · m

Çevresel

Çevresel Bilgi:1SCC303050D0201

Sertifikalar ve Beyanlar (Belge Numarası)

Uygunluk Beyanı - CE:1SCC303008D0202

Çevresel Bilgi:1SCC303050D0201

Talimatlar ve Kılavuzlar:1SCC301043M0003

RoHS Bilgileri:1SCC301149D0202

Konteyner Bilgileri

Paket Seviye 1 Birimleri:1 parça

Paket Düzeyi 1 Genişliği:

310 mm

12,2 inç

Paket Seviye 1 Derinliği / Uzunluğu:

560 mm

22.05 inç

Paket Seviye 1 Yüksekliği:

330 mm

12.99 inç

Paket Seviyesi 1 Brüt Ağırlık:

18,51 kg

40,81 lb

Paket Seviye 1 EAN:6417019255965
