GENEL BİLGİ

Genişletilmiş Ürün Tipi:OT63F3C

Ürün kimliği:1SCA105338R1001

EAN:6417019392974

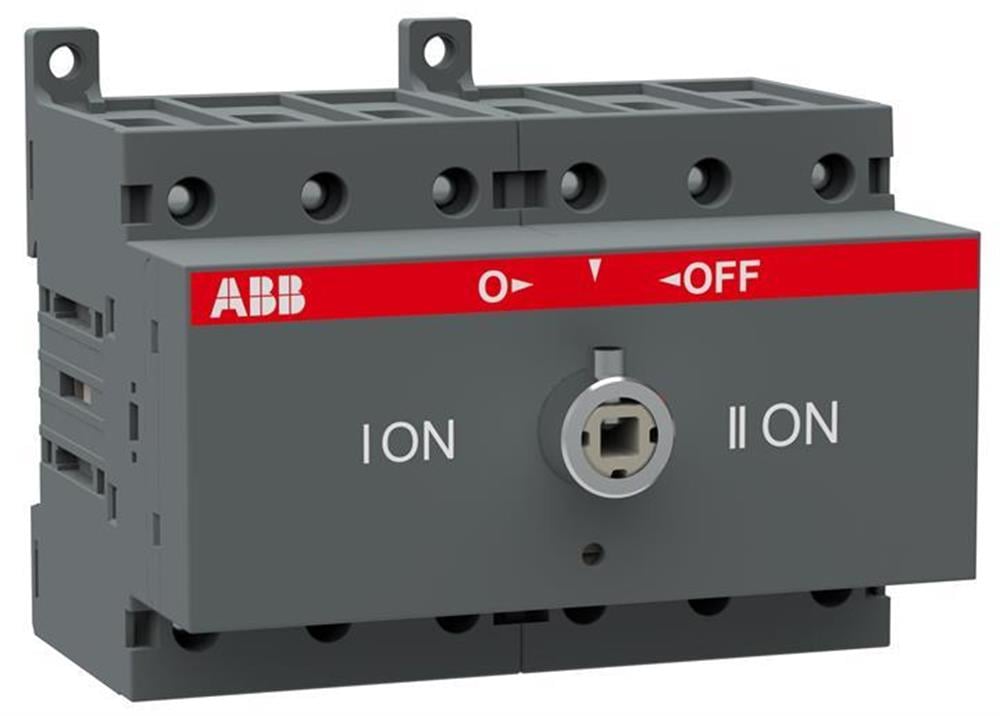

Katalog Açıklaması:OT63F3C DEĞİŞTİRME ANAHTARI

Uzun Açıklama:Kulp ve şaft ayrıca sipariş edilmelidir

Sipariş verme

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85365080

Menşei ülke:Finlandiya (FI)

Popüler indirmeler

Veri Sayfası, Teknik Bilgiler:1SCC303003C0201

Talimatlar ve Kılavuzlar:1SCC301067M0001

BOYUTLAR

Ürün Net Genişliği:105 mm

Ürün Net Yüksekliği:92 mm

Ürün Net Derinliği / Uzunluğu:85 mm

Ürün Net Ağırlığı:0,64 kg

Teknik

Anma Çalışma Akımı AC-21A (I e ):

(380 ... 415 V) 63 A

(500 V) 63 A

(690 V) 63 A

Anma Çalışma Akımı AC-22A (I e ):

(380 ... 415 V) 63 A

(500 V) 63 A

(690 V) 63 A

Anma Çalışma Akımı AC-23A (I e ):

(380 ... 415 V) 45 A

(500 V) 45 A

(690 V) 20 A

Anma Çalışma Gücü AC-23A (P e ):

(380 ... 415 V) 22 kW

(500 V) 22 kW

(690 V) 15 kW

Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 63 Bir

Konvansiyonel Termal Akım (I the ):Tamamen Kapalı 63 A

Anma Darbe Dayanım Gerilimi (U imp ):8 kV

Anma Yalıtım Gerilimi (U i ):750 V

Anma Çalışma Gerilimi:750 V

Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 1 kiloamper rms için

Güç kaybı:2,8 W

Kirlilik derecesi:3

Sap Rengi:Siyah

Kulp Tipi:Kulp ve şaft dahil değildir

Anahtarlar Çalışma Mekanizması:Anahtarın Üstündeki Mekanizma

Aşamalar Arası Mesafe:Standart

Hat Terminallerinin Konumu:Yukarıdan İçeri - Alttan Dışarıya, Alttan İçeri - Üstten Dışarı

Çalışma modu:Önden işletilen

Montaj tipi:Taban montajı

Kutup sayısı:3

Kablo Kesiti:1,5 ... 35 mm²

Koruma derecesi:Ön IP20

Teknik UL / CSA

Beygir Gücü Derecesi UL / CSA:

(UL 200 V uyarınca ) 15 Hp

(UL 208 V uyarınca ) 15 Hp

(UL 240 V uyarınca ) 15 Hp

(UL 480 Vuyarınca ) 30 Hp

(UL 600 V uyarınca) 30 Hp

Amper Derecesi UL / CSA:60 A

Sertifikalar ve Beyanlar (Belge Numarası)

Uygunluk Beyanı - CE:1SCC303020D0201

Talimatlar ve Kılavuzlar:1SCC301067M0001

RoHS Bilgileri:1SCC301183D0201

Konteyner Bilgileri

Paket Seviye 1 Birimleri:1 parça

Paket Düzeyi 1 Genişliği:102 mm

Paket Seviye 1 Derinliği / Uzunluğu:205 mm

Paket Seviye 1 Yüksekliği:103 mm

Paket Seviyesi 1 Brüt Ağırlık:0,64 kg

Paket Seviye 1 EAN:6417019392974
