GENEL BİLGİ

Genişletilmiş Ürün Tipi:OT80F3C

Ürün kimliği:1SCA105402R1001

EAN:6417019393377

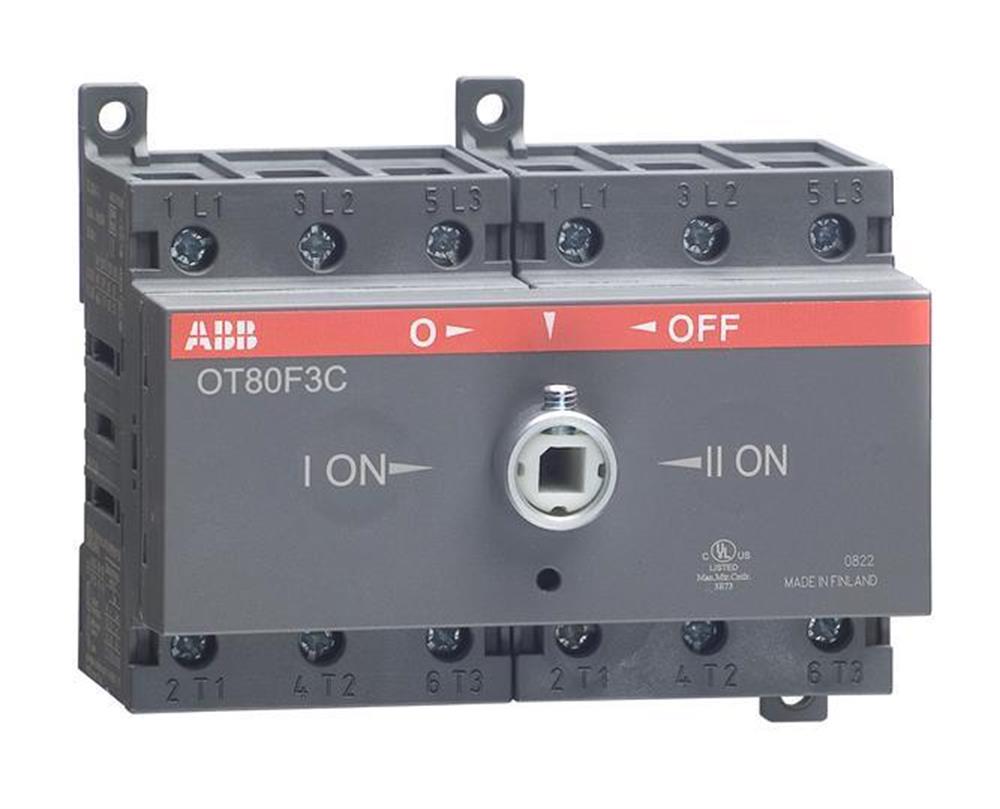

Katalog Açıklaması:OT80F3C DEĞİŞTİRME ANAHTARI

Uzun Açıklama:Kulp ve şaft ayrıca sipariş edilmelidir

Sipariş verme

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85365080

Menşei ülke:Finlandiya (FI)

Popüler indirmeler

Veri Sayfası, Teknik Bilgiler:1SCC303003C0201

Talimatlar ve Kılavuzlar:1SCC303008M0203

Boyutlar

Ürün Net Genişliği:105 mm

Ürün Net Yüksekliği:92 mm

Ürün Net Derinliği / Uzunluğu:85 mm

Ürün Net Ağırlığı:0,64 kg

Teknik

Anma Çalışma Akımı AC-21A (I e ):

(380 ... 415 V) 80 A

(500 V) 80 A

(690 V) 80 A

Anma Çalışma Akımı AC-22A (I e ):

(380 ... 415 V) 80 A

(500 V) 80 A

(690 V) 80 A

Anma Çalışma Akımı AC-23A (I e ):

(380 ... 415 V) 75 A

(500 V) 58 A

(690 V) 20 A

Anma Çalışma Gücü AC-23A (P e ):

(380 ... 415 V) 37 kW

(500 V) 37 kW

(690 V) 18,5 kW

Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 80 A

Konvansiyonel Termal Akım (I the ):Tamamen Kapalı 80 A

Anma Darbe Dayanım Gerilimi (U imp ):8 kV

Anma Yalıtım Gerilimi (U i ):750 V

Anma Çalışma Gerilimi:750 V

Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 1.5 kiloamper rms için

Güç kaybı:4,5 W

Kirlilik derecesi:3

Sap Rengi:Siyah

Kulp Tipi:Kulp ve şaft dahil değildir

Anahtarlar Çalışma Mekanizması:Anahtarın Üstündeki Mekanizma

Aşamalar Arası Mesafe:Standart

Hat Terminallerinin Konumu:Yukarıdan İçeriye - Alttan Dışarıya

Çalışma modu:Önden işletilen

Montaj tipi:Taban montajı

Kutup sayısı:3

Kablo Kesiti:1,5 ... 35 mm²

Koruma derecesi:Ön IP20

Teknik UL / CSA

Beygir Gücü Derecesi UL / CSA:

(UL 200 V'ye göre) 20 Hp

(UL 208 V'ye göre) 20 Hp

(UL 240 V'ye göre) 20 Hp

(UL 480 V'ye göre) 40 Hp

(UL 600 V'ye göre) 40 Hp

Amper Derecesi UL / CSA:80 bir

Sertifikalar ve Beyanlar (Belge Numarası)

Uygunluk Beyanı - CE:1SCC303003C0201

Talimatlar ve Kılavuzlar:1SCC303008M0203

RoHS Bilgileri:1SCC301183D0201

Konteyner Bilgileri

Paket Seviye 1 Birimleri:1 parça

Paket Düzeyi 1 Genişliği:102 mm

Paket Seviye 1 Derinliği / Uzunluğu:205 mm

Paket Seviye 1 Yüksekliği:102 mm

Paket Seviyesi 1 Brüt Ağırlık:0,73 kg

Paket Seviye 1 EAN:6417019393377
