GENEL BİLGİ

Genişletilmiş Ürün Tipi:OTM80F3CMA230V

Ürün kimliği:1SCA120093R1001

EAN:6417019516837

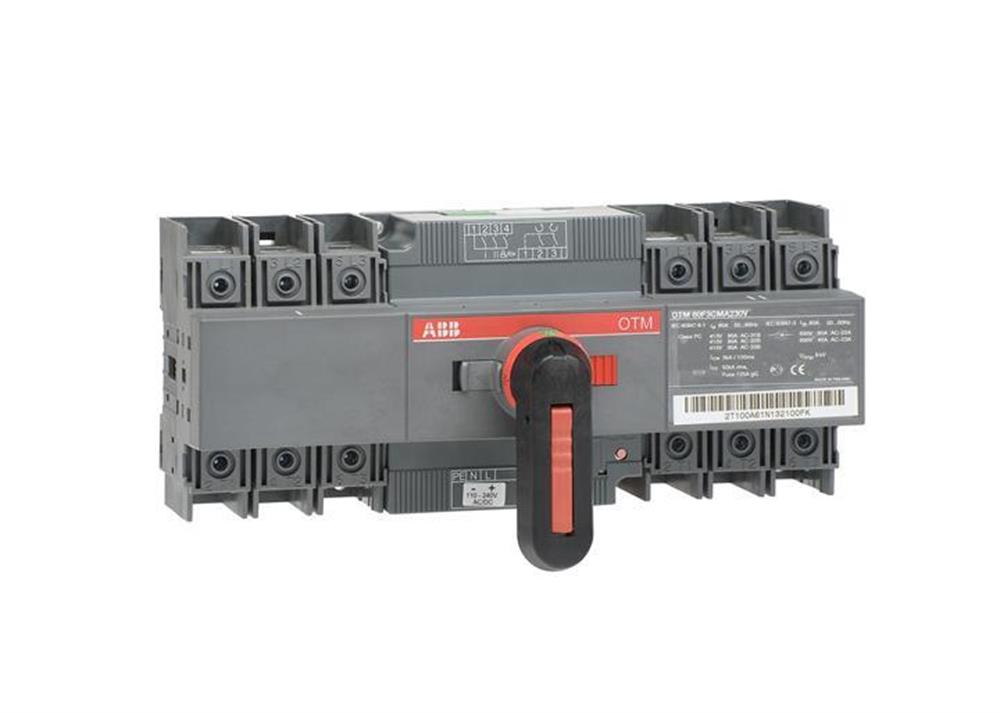

Katalog Açıklaması:OTM80F3CMA230V MOTORLU C / O ANAHTARI

Uzun Açıklama:Manuel çalıştırma için bir kol, tüm terminaller için somun ve rondelalı cıvata kiti ve kontrol devreleri için erkek konektörler içerir. OTM630 ... 2500E_ tipleri, tutacak ve yedek sigortalar için bir saklama klipsi içerir.

Sipariş verme

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85365080

Menşei ülke:Finlandiya (FI)

Popüler indirmeler

Veri Sayfası, Teknik Bilgiler:1SCC303003C0201

Talimatlar ve Kılavuzlar:1SCC303009M0202

Boyutlar

Ürün Net Genişliği:230 mm

Ürün Net Yüksekliği:100 mm

Ürün Net Derinliği / Uzunluğu:116 mm

Ürün Net Ağırlığı:1,64 kg

Teknik

Anma Çalışma Akımı AC-21A (I e ):

(380 ... 415 V) 80 A

(500 V) 80 A

(690 V) 80 A

Anma Çalışma Akımı AC-22A (I e ):

(380 ... 415 V) 80 A

(500 V) 80 A

(690 V) 80 A

Anma Çalışma Akımı AC-23A (I e ):

(380 ... 415 V) 80 A

(500 V) 60 A

(690 V) 40 A

Anma Çalışma Akımı AC-31B (I e ):(380 ... 415 V) 80 A

Anma Çalışma Akımı AC-33B (I e ):(380 ... 415 V) 80 A

Anma Çalışma Gücü AC-23A (P e ):

(380 ... 415 V) 37 kW

(500 V) 37 kW

(690 V) 37 kW

Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 80 A

Konvansiyonel Termal Akım (I the ):Tam Kapalı 80 A

Anma Darbe Dayanım Gerilimi (U imp ):8 kV

Anma Yalıtım Gerilimi (U i ):800 V

Anma Çalışma Gerilimi:800 V

Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 2.5 kiloamper rms için

Motor Çalışma Gerilimi:110 ... 240 V AC / DC

Güç kaybı:3,5 W

Kirlilik derecesi:3

Sap Rengi:Siyah

Kulp Tipi:Doğrudan monte edilmiş tutamak

Anahtarlar Çalışma Mekanizması:Anahtarın Sonundaki Mekanizma

Aşamalar Arası Mesafe:Standart

Hat Terminallerinin Konumu:Yukarıdan İçeri - Alttan Dışarıya, Alttan İçeri - Üstten Dışarı

Çalışma modu:Önden işletilen

Montaj tipi:Taban montajı

Kutup sayısı:3

Kablo Kesiti:10-70 mm²

Koruma derecesi:Ön IP20

Geçiş Türü:Açık

Sertifikalar ve Beyanlar (Belge Numarası)

Uygunluk Beyanı - CE:1SCC303039D0201

Talimatlar ve Kılavuzlar:1SCC303009M0202

RoHS Bilgileri:1SCC303036D0202

Konteyner Bilgileri

Paket Seviye 1 Birimleri:1 parça

Paket Düzeyi 1 Genişliği:115 mm

Paket Seviye 1 Derinliği / Uzunluğu:315 mm

Paket Seviye 1 Yüksekliği:115 mm

Paket Seviyesi 1 Brüt Ağırlık:1,64 kg

Paket Seviye 1 EAN:6417019516837

Sınıflandırmalar

Nesne Sınıflandırma Kodu:Q

ETIM 5:EC000216 - Yük ayırıcı

ETIM 6:EC000216 - Yük ayırıcı

ETIM 7:EC000216 - Yük ayırıcı

WEEE Kategorisi:5. Küçük Ekipman (Dış Boyut Yok 50 cm'den Fazla)

E-Numarası (Finlandiya):3601231
