AÇIKLAMA:

Genel bilgi

Genişletilmiş Ürün Tipi:OTDC100E02P

Ürün kimliği:1SCA125830R1001

EAN:6417019558318

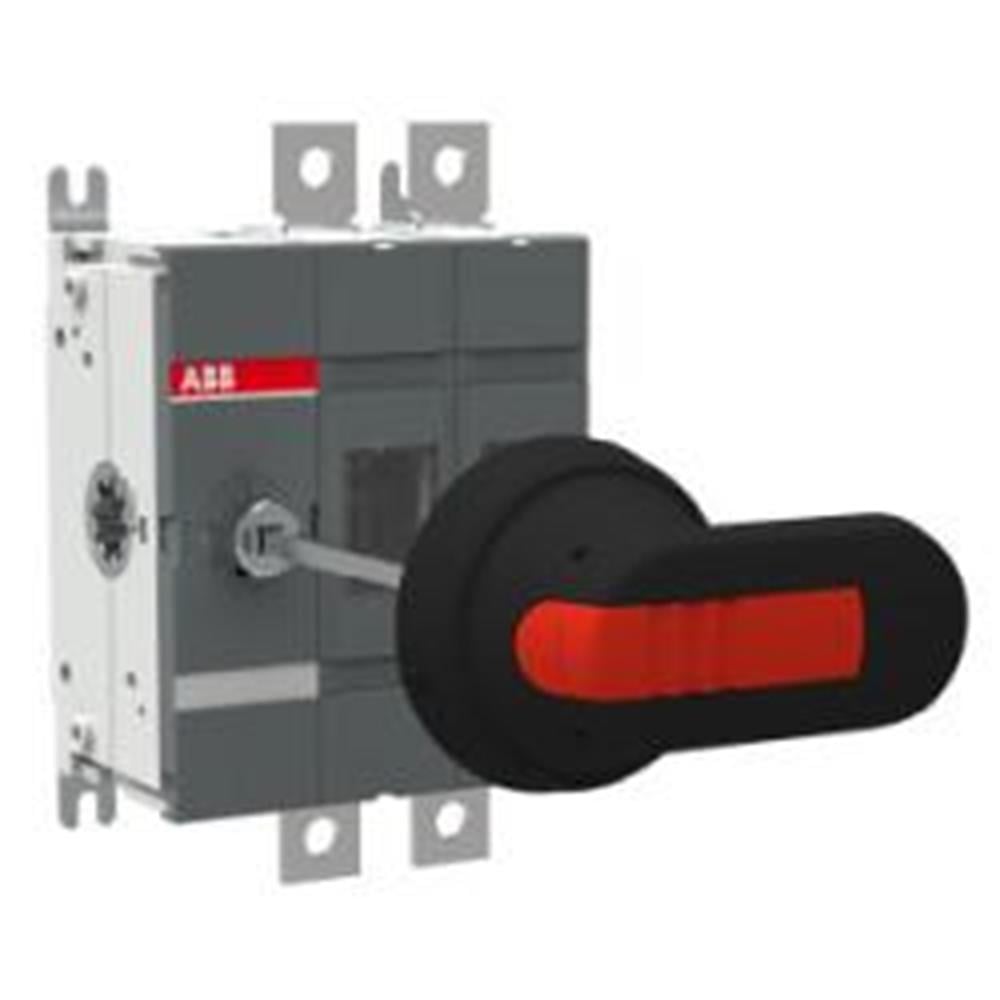

Katalog Açıklaması:OTDC100E02P DC Anahtar ayırıcı

Uzun Açıklama:OTDC100E02P DC Anahtar ayırıcı, IP65 korumalı ve asma kilitlenebilir tutamak, ayarlanabilir şaft ve terminal cıvata kiti dahildir, Taban montajı, IEC 1000 VDC 100 A



Boyutlar

Ürün Çerçeve Boyutu:S

Ürün Net Genişliği:113 mm

4.4 inç

Ürün Net Yüksekliği:262 mm

10,3 inç

Ürün Net Derinliği / Uzunluğu:90,5 mm

3,6 inç

Ürün Net Ağırlığı:1,5 kg

3,3 lb

Teknik

Bağlantı Yapılandırması:Tek devre 2a, 2b

Anma Çalışma Akımı DC-21B (I e ):(1000 V) 100 A

Geleneksel Serbest Hava Termal Akımı ( Ith ):100 A

Konvansiyonel Termal Akım (I ):Tamamen Kapalı 100 A

Anma Darbe Dayanım Gerilimi (U imp ):12 kV

Anma Yalıtım Gerilimi (U i ):1500 V

Anma Çalışma Gerilimi:1000 V

Anma Kısa Devre Yapma Kapasitesi (I cm ):(1000 V DC) 10 kA

Kısa Süreli Anma Dayanım Akımı (I cw ):(1000 V DC)

1 sn

için 10 kA 0,1 sn için 5 kA 10 kA

Güç kaybı:Kutup başına 2 W Nominal Çalışma Koşullarında

Kirlilik derecesi:3

Sap Rengi:Siyah

Kulp Uzunluğu:65 mm

2,6 inç

Kulp Tipi:Tabanca kolu

Mil Çapı:6 mm

0.24 inç

Mil Uzunluğu:210 mm

8,3 inç

Anahtarlar Çalışma Mekanizması:Anahtar

02'nin Sonundaki Mekanizma (Sol Taraf)

Hat Terminallerinin Konumu:

Üst Giriş - Alt Alt Çıkış

Alt Giriş - Üst Çıkış

Çalışma modu:Ön Kumandalı

Standartlar:IEC 60947-1, -3

Özel fonksiyonlar:Hayır

Montaj tipi:Taban montajı

Devre Sayısı:1

Kutup sayısı:2

Koruma derecesi:Ön IP20

Terminal Tipi:Lug terminalleri

Terminal Genişliği:19,5 mm

0,77 inç

Sıkma Torku:Kablo Pabucu 15… 22 N · m

Çevre

RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca

Çevresel Bilgi:NA





Veri Sayfası, Teknik Bilgiler:1SCC301022C0201

Talimatlar ve Kılavuzlar:1SCC301081M0206

Mekanik Çizimler:

OTDC100_250E02.igs

1SCC307579F0201

1SCC307580F0201
