AÇIKLAMA:

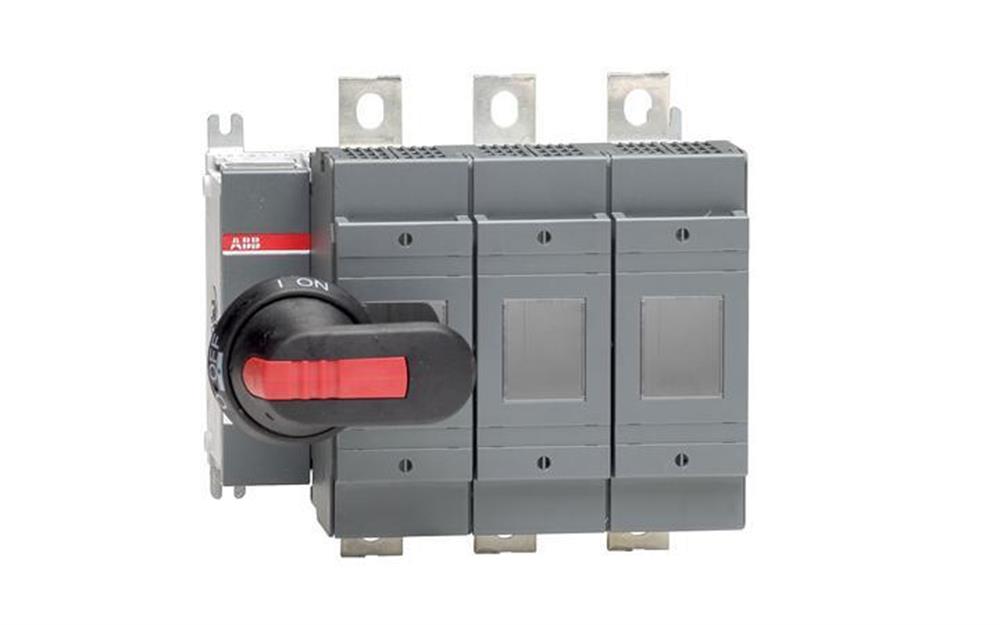

Anahtar Sigortaları, Önden Kumandalı, 3 kutuplu, 03 (Sol Taraf), DIN, 0,1, Kulp ve şaft dahil,
Boyutlar
Ürün Net Genişliği:
208 mm
Ürün Net Yüksekliği:
kayıtlı: 193 mm
Ürün Net Derinliği / Uzunluğu:
154 mm
Ürün Net Ağırlığı:
4,1 kg
9 lb
Teknik
Nominal Çalışma Akımı AC-21A (I e):
(500 V) 250 A
(690 V) 250 A
Nominal Çalışma Akımı AC-22A (I e):
(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Nominal Çalışma Akımı AC-23A (I e):
(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Nominal Çalışma Gücü AC-23A (PE):
(220 ... 240 V) 75 kW
(400 V) 140 kW
(415 V) 145 kW
(500 V) 170 kW
(690 V) 250 kW
Geleneksel Serbest Hava Termal Akımı (
q
):
q = 40 C 250 A
Konvansiyonel Termal Akım (I):
Tamamen Kapalı 250 A
Nominal Darbe Dayanım Gerilimi (U imp):
12 kV
Anma Yalıtım Gerilimi (U i):
1000 V
Nominal Çalışma Gerilimi:
500 V
Anma Kısa Süreli Dayanım Akımı:
1 s 8 kiloamper rms için
Anma Koşullu Kısa Devre Akımı: (
690 V) 80 kA
Güç kaybı:
Direk Başına Nominal Çalışma Koşullarında 23 W
Kirlilik derecesi:
3
Kulp Tipi:
Kulp ve şaft dahil
Anahtarlar Çalışma Mekanizması
: 03 (Sol Taraf)
Hat Terminallerinin Konumu:
Üst Giriş - Alt Alt Çıkış
Alt Giriş - Üst Çıkış
Sigorta Boyutu: 0,1
Sigorta Sistemi:
DIN
Çalışma modu:
Ön Kumandalı
Standartlar:
IEC 60947-3
Montaj tipi:
Taban montajı
Kutup sayısı:
3
Terminal Türü:
Lug terminalleri
Terminal Genişliği:
25 mm
Sıkma Torku:
30 ... 44 N m
Veri Sayfası, Teknik Bilgiler:
1SCC311013C0201
Talimatlar ve Kılavuzlar:
1SCC311012M0219
