AÇIKLAMA:





Genel bilgi

Genişletilmiş Ürün Tipi:OS32GD12P

Ürün kimliği:1SCA114581R1001

EAN:6417019467986

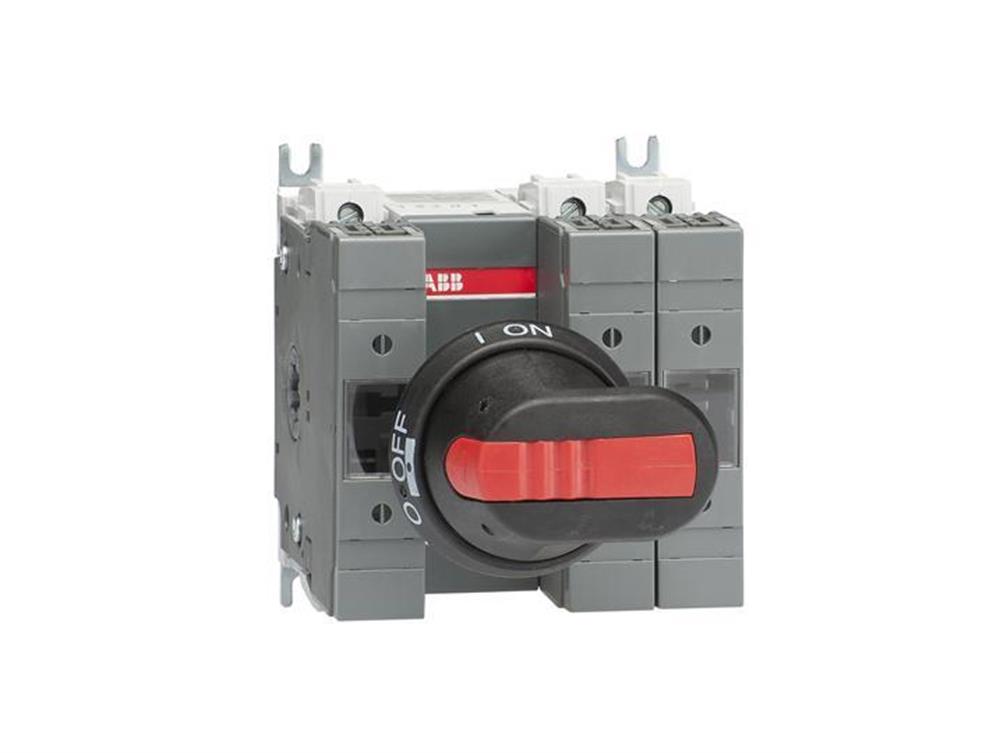

Katalog Açıklaması:OS32GD12P ANAHTAR SİGORTASI

Uzun Açıklama:Anahtar Sigortaları, Önden Kumandalı, 3 kutuplu, 12 (Kutuplar Arası), DIN, 000, Kol ve mil dahil,

Boyutlar

Ürün Net Genişliği:112 mm

Ürün Net Yüksekliği:125 mm

Ürün Net Derinliği / Uzunluğu:121 mm

Ürün Net Ağırlığı:1,18 kg

2,6 lb

Teknik

Anma Çalışma Akımı AC-21A (I e ):

(500 V) 32 A

(690 V) 32 A

Anma Çalışma Akımı AC-22A (I e ):

(500 V) 32 A

(690 V) 32 A

Anma Çalışma Akımı AC-23A (I e ):

(500 V) 32 A

(690 V) 32 A

Nominal Çalışma Gücü AC-23A (P e ):

(220 ... 240 V) 7,5 kW

(400 V) 15 kW

(415 V) 15 kW

(500 V) 18,5 kW

(690 V) 22 kW

Geleneksel Serbest Hava Termal Akımı ( Ith ):q = 40 ° C 32 Bir

Konvansiyonel Termal Akım (I ):Tamamen Kapalı 32 A

Anma Darbe Dayanım Gerilimi (U imp ):12 kV

Anma Yalıtım Gerilimi (U i ):1000 V

Anma Çalışma Gerilimi:500 V

Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 2.5 kiloamper rms için

Anma Koşullu Kısa Devre Akımı (I nc ):(690 V) 80 kA

Güç kaybı:Kutup başına 7.5 W Nominal Çalışma Koşullarında

Kirlilik derecesi:3

Kulp Tipi:Kulp ve şaft dahil

Anahtarlar Çalışma Mekanizması:12 (Kutuplar Arası)

Hat Terminallerinin Konumu:

Yukarıdan İçeri - Aşağıdan Dışa

Alttan İçeri - Üstten Dışarı

Sigorta Boyutu:000

Sigorta Sistemi:DIN

Çalışma modu:Ön Kumandalı

Standartlar:IEC 60947-3

Montaj tipi:Taban montajı

Kutup sayısı:3

Kablo Kesiti:2,5 ... 25 mm²

Terminal Tipi:Vidalı Terminaller

Sıkma Torku:

3 N · m

4 N · m



Veri Sayfası, Teknik Bilgiler:1SCC311136D0201

Talimatlar ve Kılavuzlar:1SCC311036M0212
