AÇIKLAMA:

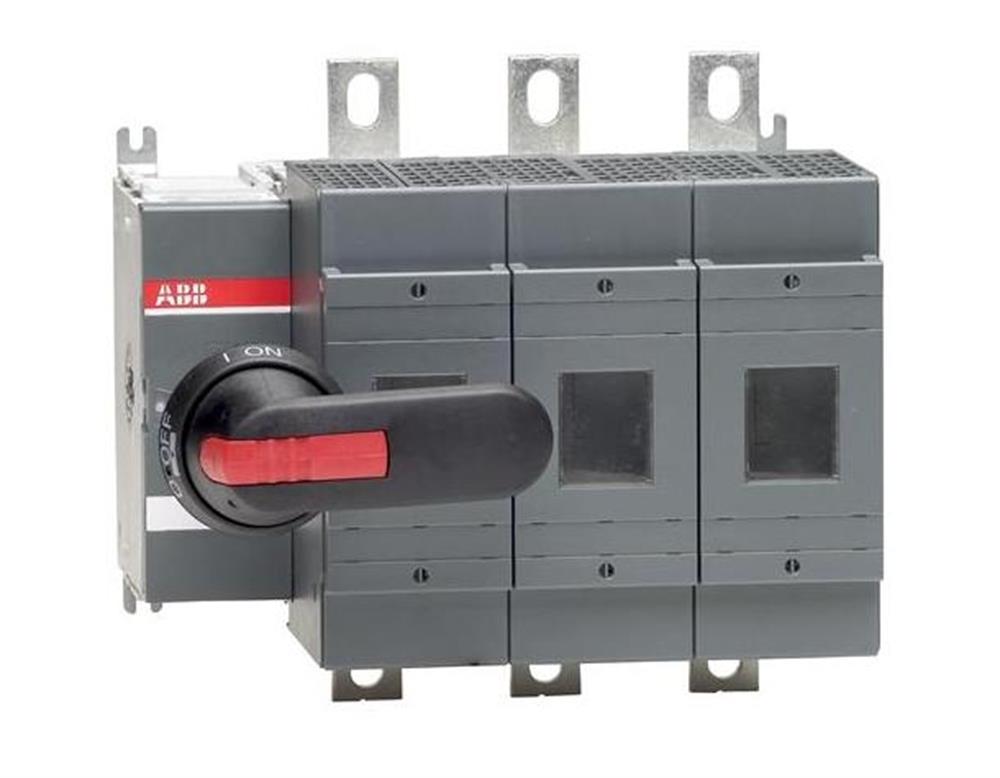

Anahtar Sigortaları, Önden Kumandalı, 3 kutuplu, 03 (Sol Taraf), DIN, 0,1,2, Kulp ve şaft dahil,



Boyutlar

Ürün Net Genişliği: 255 mm

Ürün Net Yüksekliği: 230 mm

Ürün Net Derinliği / Uzunluğu: verilmektedir: 193 mm

Ürün Net Ağırlığı:

6,72 kg

14,82 lb

Teknik

Nominal Çalışma Akımı AC-21A (I e):

(500 V) 400 A

(690 V) 400 A

Nominal Çalışma Akımı AC-22A (I e):

(380 ... 415 V) 400 A

(500 V) 400 A

(690 V) 400 A

Nominal Çalışma Akımı AC-23A (I e):

(380 ... 415 V) 400 A

(500 V) 400 A

(690 V) 400 A

Nominal Çalışma Gücü AC-23A (PE):

(220 ... 240 V) 132 kW

(400 V) 220 kW

(415 V) 230 kW

(500 V) 280 kW

(690 V) 400 kW

Geleneksel Serbest Hava Termal Akımı ( q ): q = 40 ° C 400 A

Konvansiyonel Termal Akım (I): Tamamen Kapalı 400 A

Nominal Darbe Dayanım Gerilimi (U imp): 12 kV

Nominal İzolasyon Gerilimi (U i): 1000 V

Nominal Çalışma Gerilimi: 500 V

Anma Kısa Süreli Dayanım Akımı: 1 s 14 kiloamper rms için

Anma Koşullu Kısa Devre Akımı (I nc): ( 690 V) 80 kA

Güç kaybı: Direk başına Nominal Çalışma Koşullarında 45 W

Kirlilik derecesi: 3

Kulp Tipi: Kulp ve şaft dahil

Anahtarlar Çalışma Mekanizması: 03 (Sol Taraf)

Hat Terminallerinin Konumu:

Üst Giriş - Alt Alt Çıkış

Alt Giriş - Üst Çıkış

Sigorta Boyutu: 0,1,2

Sigorta Sistemi: DIN

Çalışma modu: Ön Kumandalı

Standartlar: IEC 60947-3

Montaj tipi: Taban montajı

Kutup sayısı: 3

Terminal Türü: Lug terminalleri

Terminal Genişliği: 25 mm

Sıkma Torku:  30 ... 44 N · m
