GENEL BİLGİ

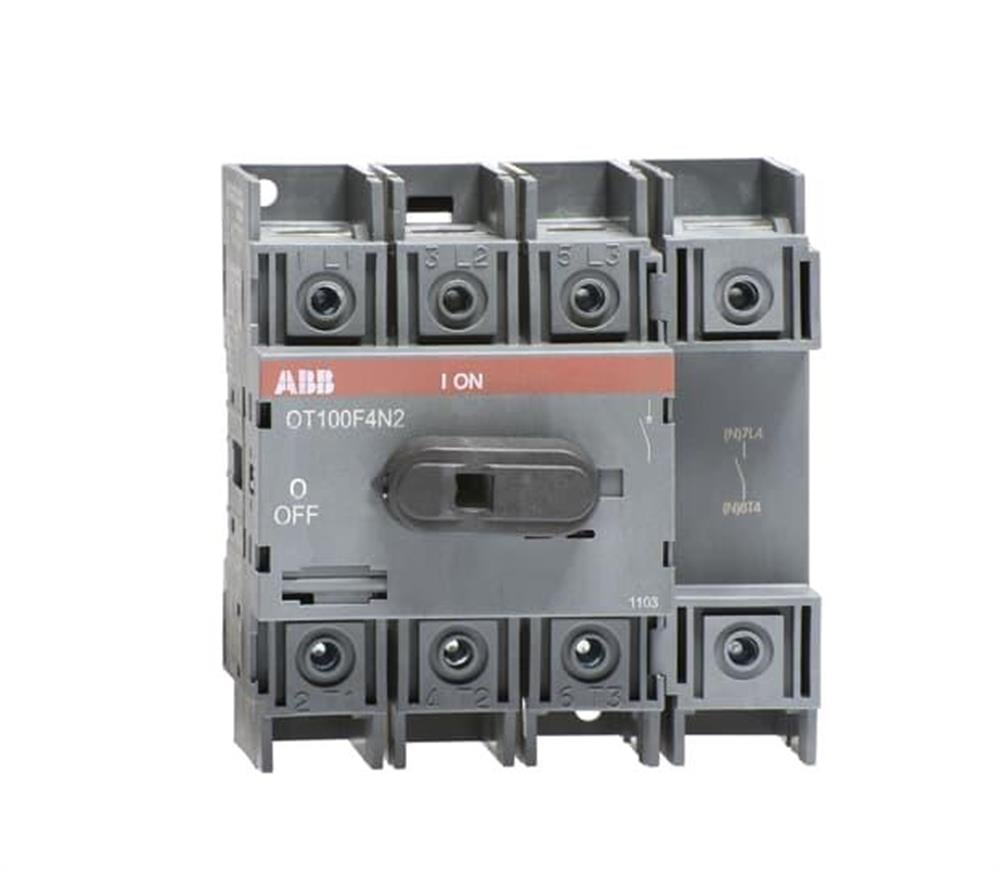

Genişletilmiş Ürün Tipi:OT100F4N2

Ürün kimliği:1SCA105018R1001

EAN:6417019391496

Katalog Açıklaması:OT100F4N2 SWITCH-DISCONNECTOR

Uzun Açıklama:4 kutuplu, önden çalıştırılan, tabana monte, DIN rayına monte edilebilir anahtar-ayırıcı / ön korumalı kelepçe terminalleri ile eriyemez bağlantı kesme anahtarı, kol ve mil dahil değildir



Sipariş verme

Minimum sipariş miktarı:10 parçası

Gümrük Tarife numarası:85365080

Menşei ülke:Finlandiya (FI)

Popüler indirmeler

Veri Sayfası, Teknik Bilgiler:1SCC301020C0201

Talimatlar ve Kılavuzlar:1SCC301058M0008

Mekanik Çizimler:

1SCC301468F0001

1SCC301467F0001

OT100-125F4N2.stp

OT100-125F4N2.igs

Boyutlar

Ürün Net Genişliği:100 mm

Ürün Net Yüksekliği:96,5 mm

Ürün Net Derinliği / Uzunluğu:74 mm

Ürün Net Ağırlığı:0,49 kg

Teknik

Anma Çalışma Akımı AC-21A (I e ):

(380 ... 415 V) 100 A

(500 V) 100 A

(690 V) 100 A

Anma Çalışma Akımı AC-22A (I e ):

(380 ... 415 V) 100 A

(500 V) 100 A

(690 V) 100 A

Anma Çalışma Akımı AC-23A (I e ):

(380 ... 415 V) 80 A

(500 V) 60 A

(690 V) 40 A

Anma Çalışma Gücü AC-23A (P e ):

(220 ... 240 V) 22 kW

(400 ... 415 V) 37 kW

(500 V) 37 kW

(690 V) 37 kW

Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 115 Bir

Konvansiyonel Termal Akım (I the ):Tamamen Kapalı 115 A

Anma Darbe Dayanım Gerilimi (U imp ):8 kV

Anma Yalıtım Gerilimi (U i ):acc. IEC / EN 60664-1 750 V'a göre

Anma Çalışma Gerilimi:Ana Devre 750 V

Anma Kısa Devre Yapma Kapasitesi (I cm ):(690 V) 3,6 kA

Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 2,5 kA için

Güç kaybı:Kutup başına 4,0 W Nominal Çalışma Koşullarında

Kirlilik derecesi:3

Kulp Tipi:Topuz

Kolu ve mil dahil değildir

Dördüncü Kutup Pozisyonu:Sağ Taraf

Dördüncü Kutup Tipi:Anahtarlı - Eşzamanlı İşlev

Anahtarlar Çalışma Mekanizması:Anahtarın Üstündeki Mekanizma

Aşamalar Arası Mesafe:Standart

Hat Terminallerinin Konumu:

Yukarıdan İçeri - Aşağıdan Dışarıya

Alttan İçeri - Üstten Dışarı

Çalışma modu:Önden işletilen

Standartlar:IEC 60947-3 / UL 98 / CSA C22.2 NO.4

Özel fonksiyonlar:Hayır

Montaj tipi:Taban montajı

Kutup sayısı:4

Kablo Kesiti:Cu 10 ... 70 mm²

Koruma derecesi:Ön IP20

Terminal Tipi:Vidalı Terminaller

Sıkma Torku:acc. IEC 60947-1 6 N · m

Mekanik Dayanıklılık:20.000

Kilit tipi:Hayır

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA:600 V

Beygir Gücü Derecesi UL / CSA:

(110 ... 120 V AC) Tek Faz 5 Hp

(240 V AC) Tek Faz 15 Hp

(440 ... 480 V AC) Tek Faz 25 Hp

(550 ... 600 V AC) Tek Faz 20 Hp

(220 ... 240 V AC) Üç Faz 30 Bg

(440 ... 480 V AC) Üç Faz 50 Hp

(550 ... 600 V AC) Üç Faz 50 Hp

Amper Derecesi UL / CSA:100 A

Sıkma Torku UL / CSA:55 inç · lb

Çevresel

RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca

Çevresel Bilgi:1SCC301183D0201

Sertifikalar ve Beyanlar (Belge Numarası)

Uygunluk Beyanı - CE:1SCC301168D2702

Çevresel Bilgi:1SCC301183D0201

Talimatlar ve Kılavuzlar:1SCC301058M0008

RoHS Bilgileri:1SCC301183D0202

Konteyner Bilgileri

Paket Seviye 1 Birimleri:1 parça

Paket Düzeyi 1 Genişliği:109 mm

Paket Seviye 1 Derinliği / Uzunluğu:112 mm

Paket Seviye 1 Yüksekliği:86 mm

Paket Seviyesi 1 Brüt Ağırlık:0,52 kg

Paket Seviye 1 EAN:6417019391496

Sınıflandırmalar

Nesne Sınıflandırma Kodu:Q

ETIM 5:EC000216 - Anahtar ayırıcı

ETIM 6:EC000216 - Anahtar ayırıcı

ETIM 7:EC000216 - Anahtar ayırıcı

UNSPSC:39122233

WEEE Kategorisi:5. Küçük Ekipman (Dış Boyut Yok 50 cm'den Fazla)

E-Numarası (Finlandiya):3601403

E-Numarası (İsveç):3171073
