GENEL BİLGİ

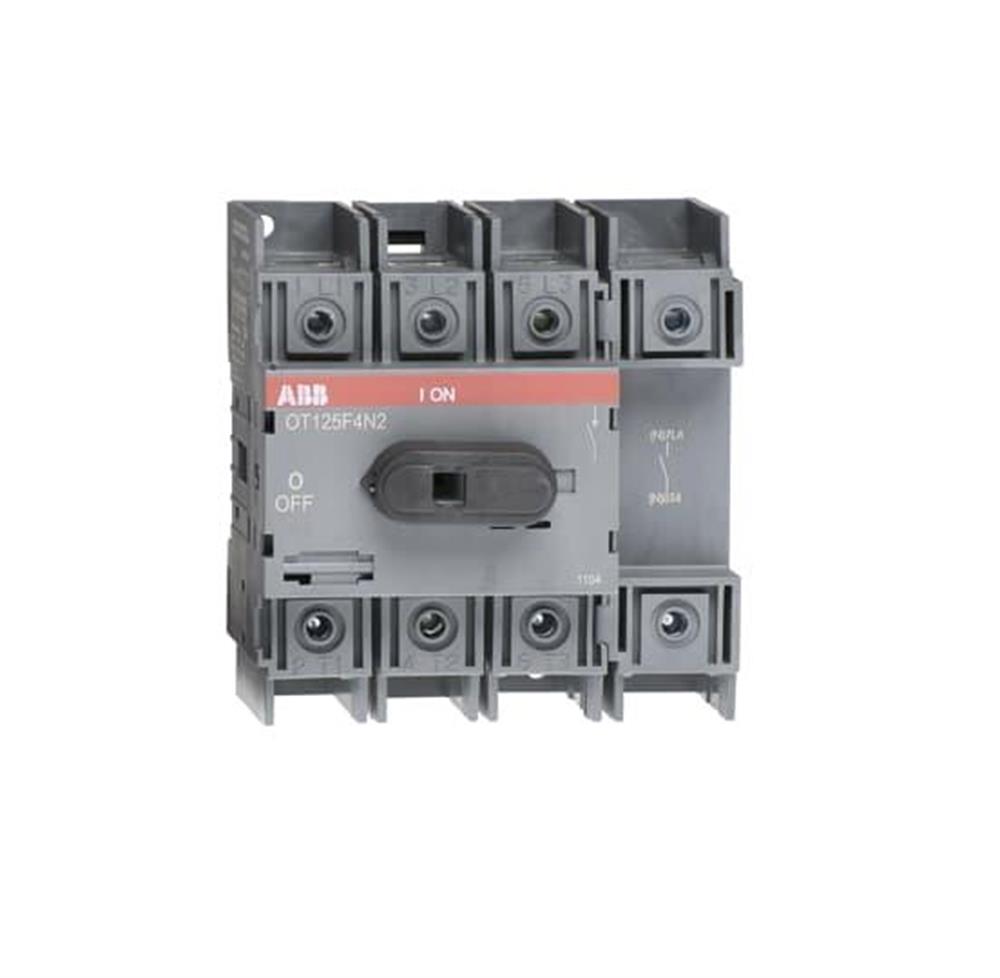

Genişletilmiş Ürün Tipi:OT125F4N2

Ürün kimliği:1SCA105051R1001

EAN:6417019391816

Katalog Açıklaması:OT125F4N2 SWITCH-DISCONNECTOR

Uzun Açıklama:4 kutuplu, önden çalıştırılan, tabana monte, DIN rayına monte edilebilir anahtar-ayırıcı / ön korumalı kelepçe terminalleri ile eriyemez bağlantı kesme anahtarı, kol ve mil dahil değildir

Sipariş verme

Minimum sipariş miktarı:10 parçası

Gümrük Tarife numarası:85365080

Menşei ülke:Finlandiya (FI)

Popüler indirmeler

Veri Sayfası, Teknik Bilgiler:1SCC301020C0201

Talimatlar ve Kılavuzlar:1SCC301058M0008

Mekanik Çizimler:

1SCC301468F0001

1SCC301467F0001

OT100-125F4N2.stp

OT100-125F4N2.igs

Boyutlar

Ürün Net Genişliği:96,5 mm

Ürün Net Yüksekliği:100 mm

Ürün Net Derinliği / Uzunluğu:74 mm

Ürün Net Ağırlığı:0,49 kg

Teknik

Anma Çalışma Akımı AC-21A (I e ):

(380 ... 415 V) 125 A

(500 V) 125 A

(690 V) 125 A

Anma Çalışma Akımı AC-22A (I e ):

(380 ... 415 V) 125 A

(500 V) 125 A

(690 V) 125 A

Anma Çalışma Akımı AC-23A (I e ):

(380 ... 415 V) 90 A

(500 V) 70 A

(690 V) 50 A

Anma Çalışma Gücü AC-23A (P e ):

(220 ... 240 V) 22 kW

(400 ... 415 V) 45 kW

(500 V) 45 kW

(690 V) 45 kW

Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 125 Bir

Konvansiyonel Termal Akım (I the ):Tamamen Kapalı 125 A

Anma Darbe Dayanım Gerilimi (U imp ):8 kV

Anma Yalıtım Gerilimi (U i ):acc. IEC / EN 60664-1 750 V'a göre

Anma Çalışma Gerilimi:Ana Devre 750 V

Anma Kısa Devre Yapma Kapasitesi (I cm ):(690 V) 3,6 kA

Kısa Süreli Anma Dayanım Akımı (I cw ):1 sn için 2,5 kA

Güç kaybı:Kutup Başına 6,3 W Nominal Çalışma Koşullarında

Kirlilik derecesi:3

Kulp Tipi:Topuz

Kolu ve mil dahil değildir

Dördüncü Kutup Pozisyonu:Sağ Taraf

Dördüncü Kutup Tipi:Anahtarlı - Eşzamanlı İşlev

Anahtarlar Çalışma Mekanizması:Anahtarın Üstündeki Mekanizma

Aşamalar Arası Mesafe:Standart

Hat Terminallerinin Konumu:

Yukarıdan İçeri - Aşağıdan Dışa

Alttan İçeri - Üstten Dışarı

Çalışma modu:Önden işletilen

Standartlar:IEC 60947-3

Özel fonksiyonlar:Hayır

Montaj tipi:Taban montajı

Kutup sayısı:4

Kablo Kesiti:Cu 10 ... 70 mm²

Koruma derecesi:Ön IP20

Terminal Tipi:Vidalı Klemensler

Sıkma Torku:acc. IEC 60947-1 6 N · m

Mekanik Dayanıklılık:20.000

Kilit tipi:Hayır

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA:600 V

Beygir Gücü Derecesi UL / CSA:

(UL 200 V'ye göre) 25 Hp

(UL 480 V'ye göre) 50 Hp

(UL 240 V'ye göre) 30 Hp

(UL 208 V'ye göre) 25 Hp

(UL 600 V'ye göre) 50 Hp

Amper Derecesi UL / CSA:100 A

Çevresel

RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca

Çevresel Bilgi:1SCC301183D0201

Sertifikalar ve Beyanlar (Belge Numarası)

Uygunluk Beyanı - CE:1SCC301168D2702

Çevresel Bilgi:1SCC301183D0201

Talimatlar ve Kılavuzlar:1SCC301058M0008

RoHS Bilgileri:1SCC301183D0202

Konteyner Bilgileri

Paket Seviye 1 Birimleri:1 parça

Paket Düzeyi 1 Genişliği:86 mm

Paket Seviye 1 Derinliği / Uzunluğu:112 mm

Paket Seviye 1 Yüksekliği:109 mm

Paket Seviyesi 1 Brüt Ağırlık:0,52 kg

Paket Seviye 1 EAN:6417019391816

Sınıflandırmalar

Nesne Sınıflandırma Kodu:Q

ETIM 5:EC000216 - Anahtar ayırıcı

ETIM 6:EC000216 - Anahtar ayırıcı

ETIM 7:EC000216 - Anahtar ayırıcı

UNSPSC:39122233

WEEE Kategorisi:5. Küçük Ekipman (Dış Boyut Yok 50 cm'den Fazla)

E-Numarası (Finlandiya):3601413

E-Numarası (İsveç):3171074
