AÇIKLAMA:

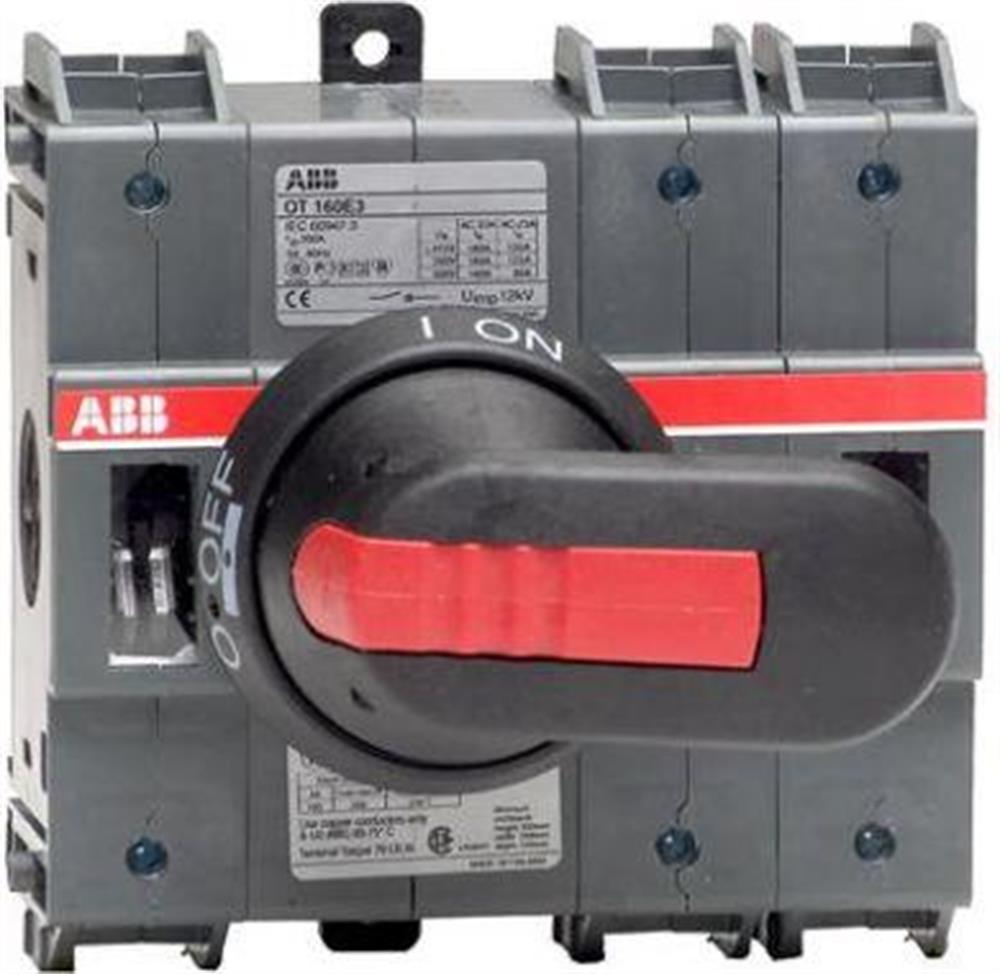

3 kutuplu, önden kumandalı, tabana monteli korumalı kelepçe terminali ve siyah IP65 saplı ve şaftlı anahtar-ayırıcı



Boyutlar

Ürün Net Genişliği:  123 mm

Ürün Net Yüksekliği:  130 mm

Ürün Net Derinliği / Uzunluğu: veren  : 73 mm

Ürün Net Ağırlığı:  0,9 kg

Teknik

Nominal Çalışma Akımı AC-21A (I e):

(380 ... 415 V) 160 A

(500 V) 160 A

(690 V) 160 A

Nominal Çalışma Akımı AC-22A (I e):

(380 ... 415 V) 160 A

(500 V) 160 A

(690 V) 160 A

Nominal Çalışma Akımı AC-23A (I e):

(380 ... 415 V) 160 A

(500 V) 160 A

(690 V) 160 A

Nominal Çalışma Gücü AC-23A (PE):

(220 ... 240 V) 45 kW

(400 ... 415 V) 75 kW

(500 V) 90 kW

(690 V) 132 kW

Geleneksel Serbest Hava Termal Akımı (  q  ):  q = 40 ° C 160 A

Konvansiyonel Termal Akım (I):  Tamamen Kapalı 160 A

Nominal Darbe Dayanım Gerilimi (U imp):  12 kV

Nominal İzolasyon Gerilimi (U i):  acc.  IEC / EN 60664-1 1000 V'a

Nominal Çalışma Gerilimi:  Ana Devre 1000 V

Anma Kısa Devre Yapma Kapasitesi (I cm):  (690 V) 12 kA

Anma Kısa Süreli Dayanım Akımı:  1 s 4 kA için

Anma Koşullu Kısa Devre Akımı (I nc):

(500 V) 30 kiloamper rms

(690 V) 24 kiloamper rms

Güç kaybı:  Direk Başına Nominal Çalışma Koşullarında 6,5 W

Kirlilik derecesi:  3

Sap Rengi:  Siyah

Kulp Tipi  : Kulp ve şaft dahil

Anahtarlar Çalışma Mekanizması:  Anahtar

03 Sonundaki Mekanizma (Sol Taraf)

Aşamalar Arası Mesafe:  Standart

Hat Terminallerinin Konumu:

Üst Giriş - Alt Alt Çıkış

Alt Giriş - Üst Çıkış

Çalışma modu:  Ön ve yan kumandalı

Standartlar:  IEC 60947-3 / UL 98 / CSA C22.2 NO.4

Özel fonksiyonlar:  Hayır

Montaj tipi:  Taban montajı

Kutup sayısı:  3

Kablo Kesiti  : Cu 10 ... 70 mm²

Koruma derecesi:  Ön IP20

Terminal Türü:  Vidalı Klemensler

Sıkma Torku:  acc.  IEC 60947-1 6 N · m

Mekanik Dayanıklılık:  20000

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA:  600 V

Beygir Gücü Sınıfı UL / CSA:

(240 V AC) Tek Fazlı 20 Hp

(440 ... 480 V AC) Tek Fazlı 30 Hp

Amper Derecesi UL / CSA:  125 A

Sıkma Torku UL / CSA:  53 inç · lb

Çevre

RoHS Durumu:  2011/65 / AB AB Direktifi şart

Veri Sayfası, Teknik Bilgiler:

1SCC301018B0201

Talimatlar ve Kılavuzlar:

1SCC301089M0204
