GENEL BİLGİ

Genişletilmiş Ürün Tipi:OT315E04P

Ürün kimliği:1SCA022719R1730

EAN:6417019230771

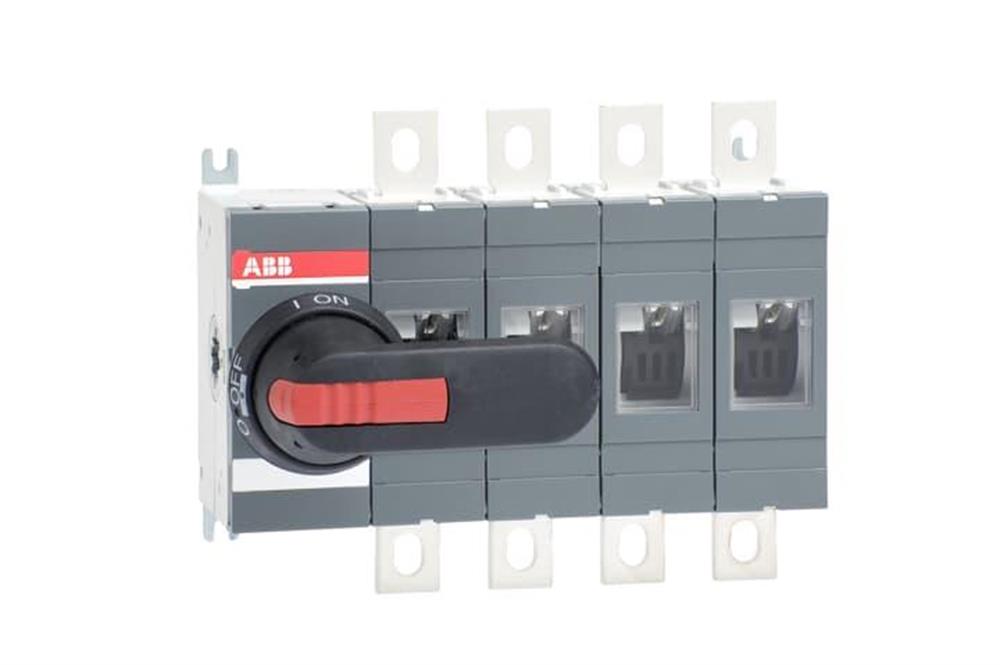

Katalog Açıklaması:OT315E04P SWITCH-DISCONNECTOR

Uzun Açıklama:4 kutuplu, önden çalıştırılan, siyah IP65 saplı ve şaftlı tabana monte anahtar-ayırıcı, terminal cıvata kiti dahildir

Sipariş verme

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85365080

Menşei ülke:Finlandiya (FI)

Popüler indirmeler

Veri Sayfası, Teknik Bilgiler:1SCC301020C0201

Talimatlar ve Kılavuzlar:1SCC301035M0019

Mekanik Çizimler:

1SCC301035M0019

1SCC301279F0001

OT400M04M1.stp

OT315-400E04.igs

Boyutlar

Ürün Net Genişliği:235 mm

Ürün Net Yüksekliği:185 mm

Ürün Net Derinliği / Uzunluğu:107 mm

Ürün Net Ağırlığı:

3,9 kg

8,5 lb

Teknik

Anma Çalışma Akımı AC-21A (I e ):

(380 ... 415 V) 315 A

(500 V) 315 A

(690 V) 315 A

(1000 V) 315 A

Anma Çalışma Akımı AC-22A (I e ):

(380 ... 415 V) 315 A

(500 V) 315 A

(690 V) 315 A

Anma Çalışma Akımı AC-23A (I e ):

(380 ... 415 V) 315 A

(500 V) 315 A

(690 V) 315 A

Anma Çalışma Gücü AC-23A (P e ):

(220 ... 240 V) 100 kW

(400 ... 415 V) 180 kW

(500 V) 220 kW

(690 V) 315 kW

Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 315 A

Konvansiyonel Termal Akım (I the ):Tam Kapalı 315 A

Anma Darbe Dayanım Gerilimi (U imp ):12 kV

Anma Yalıtım Gerilimi (U i ):acc. IEC / EN 60664-1 1000 V'a göre

Anma Çalışma Gerilimi:Ana Devre 1000 V

Anma Kısa Devre Yapma Kapasitesi (I cm ):(690 V) 65 kA

Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 15 kA için

Güç kaybı:Kutup başına 6,5 W Nominal Çalışma Koşullarında

Kirlilik derecesi:3

Sap Rengi:Siyah

Kulp Tipi:Kulp ve şaft dahildir

Dördüncü Kutup Pozisyonu:Sağ Taraf

Dördüncü Kutup Tipi:Anahtarlı - Eşzamanlı İşlev

Anahtarlar Çalışma Mekanizması:Anahtarın Sonundaki Mekanizma

04 (Sol Taraf)

Aşamalar Arası Mesafe:Standart

Hat Terminallerinin Konumu:

Yukarıdan İçeri - Aşağıdan Dışa

Alttan İçeri - Üstten Dışarı

Çalışma modu:Önden işletilen

Standartlar:IEC 60947-3

Özel fonksiyonlar:Hayır

Montaj tipi:Taban montajı

Kutup sayısı:4

Koruma derecesi:Ön IP00

Terminal Tipi:Lug terminalleri

Terminal Genişliği:25 mm

Sıkma Torku:acc. IEC 60947-1 30… 44 N · m

Mekanik Dayanıklılık:16.000

Kilit tipi:Evet

Çevresel

RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca

Çevresel Bilgi:1SCC301149D0202

Sertifikalar ve Beyanlar (Belge Numarası)

BV Sertifikası:1SCC301103D0201

Uygunluk Beyanı - CE:1SCC301135D2704

DNV GL Sertifikası:1SCC301174D0204

Çevresel Bilgi:1SCC301149D0202

GL Sertifikası:1SCC301139D0201

Talimatlar ve Kılavuzlar:1SCC301035M0019

LR Sertifikası:1SCC301144D0201

RoHS Bilgileri:1SCC301149D0203

Konteyner Bilgileri

Paket Seviye 1 Birimleri:1 parça

Paket Düzeyi 1 Genişliği:

220 mm

8.7 inç

Paket Seviye 1 Derinliği / Uzunluğu:

260 mm

10,2 inç

Paket Seviye 1 Yüksekliği:

155 mm

6.1 inç

Paket Seviyesi 1 Brüt Ağırlık:

4,2 kg

9,3 lb

Paket Seviye 1 EAN:6417019230771
