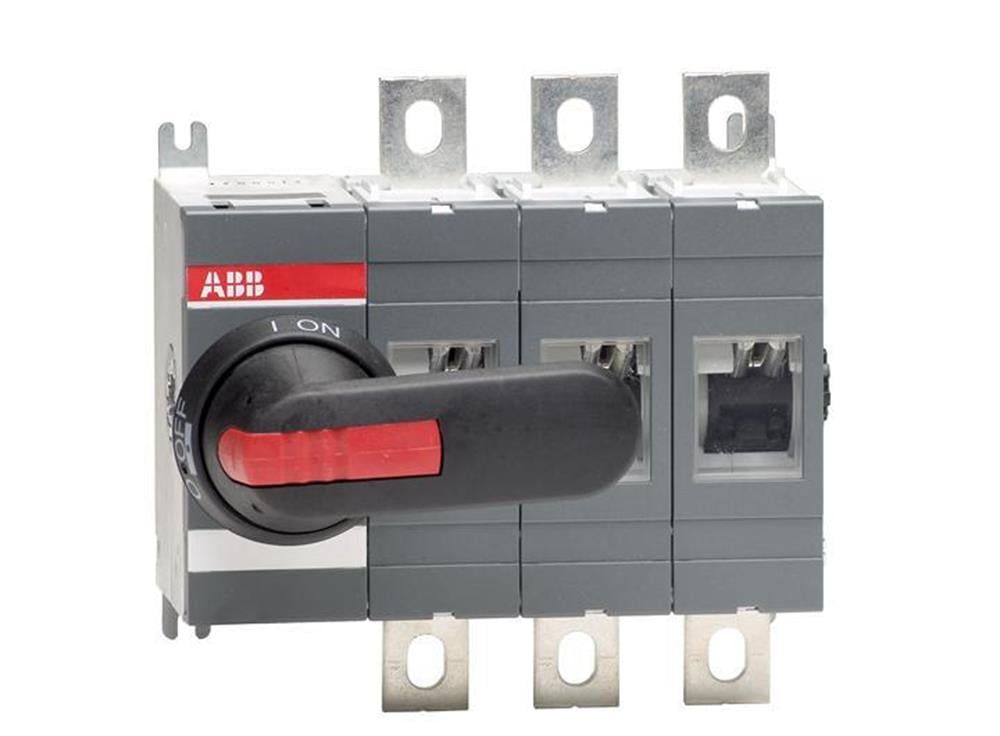

AÇIKLAMA:

3 kutuplu, önden kumandalı, siyah IP65 saplı ve şaftlı tabana monteli anahtar-ayırıcı, terminal cıvata kiti dahildir



Boyutlar

Ürün Net Genişliği   : veren: 191 mm

Ürün Net Yüksekliği:   185 mm

Ürün Net Derinliği / Uzunluğu:   107 mm

Ürün Net Ağırlığı:   3,2 kg

7 lb

Teknik

Nominal Çalışma Akımı AC-21A (I e):

(380 ... 415 V) 400 A

(500 V) 400 A

(690 V) 400 A

(1000 V) 400 A

Nominal Çalışma Akımı AC-22A (I e):

(380 ... 415 V) 400 A

(500 V) 400 A

(690 V) 400 A

Nominal Çalışma Akımı AC-23A (I e):

(380 ... 415 V) 400 A

(500 V) 400 A

(690 V) 400 A

Nominal Çalışma Gücü AC-23A (PE):

(220 ... 240 V) 132 kW

(400 ... 415 V) 230 kW

(500 V) 280 kW

(690 V) 400 kW

Geleneksel Serbest Hava Termal Akımı (   q   ):   q = 40 ° C 400 A

Konvansiyonel Termal Akım (I):   Tamamen Kapalı 400 A

Nominal Darbe Dayanım Gerilimi (U imp):   12 kV

Anma Yalıtım Gerilimi (U i):   acc.  IEC / EN 60664-1 1000 V'a

Nominal Çalışma Gerilimi:   Ana Devre 1000 V

Anma Kısa Devre Yapma Kapasitesi (I cm):   (690 V) 65 kA

Anma Kısa Süreli Dayanım Akımı:   1 s 15 kA için

Güç kaybı:   Direk Başına Nominal Çalışma Koşullarında 10 W

Kirlilik derecesi:   3

Sap Rengi:   Siyah

Kulp Tipi:   Kulp ve şaft dahil

Anahtarlar Çalışma Mekanizması:   Anahtar

03'ün Sonundaki Mekanizma (Sol Taraf)

Aşamalar Arası Mesafe   : Standart

Hat Terminallerinin Konumu:

Üst Giriş - Alt Alt Çıkış

Alt Giriş - Üst Çıkış

Çalışma modu:   Önden kumandalı

Standartlar:   IEC 60947-3

Özel fonksiyonlar:   Hayır

Montaj tipi:   Taban montajı

Kutup sayısı:   3

Koruma derecesi:   Ön IP00

Terminal Türü   : Lug terminalleri

Terminal Genişliği:   25 mm

Sıkma Torku:   acc.  IEC 60947-1 30… 44 N · m

Mekanik Dayanıklılık:   16000

Çevre

RoHS Durumu:    2011/65 / AB AB Yönergesi şart

Veri Sayfası, Teknik Bilgiler: 1SCC301020C0201

Talimatlar ve Kılavuzlar: 1SCC301035M0019

Mekanik Çizimler:

1SCC301278F0001

1SCC301277F0001

OT315-400E03.stp

OT315-400E03.igs
