AÇIKLAMA:

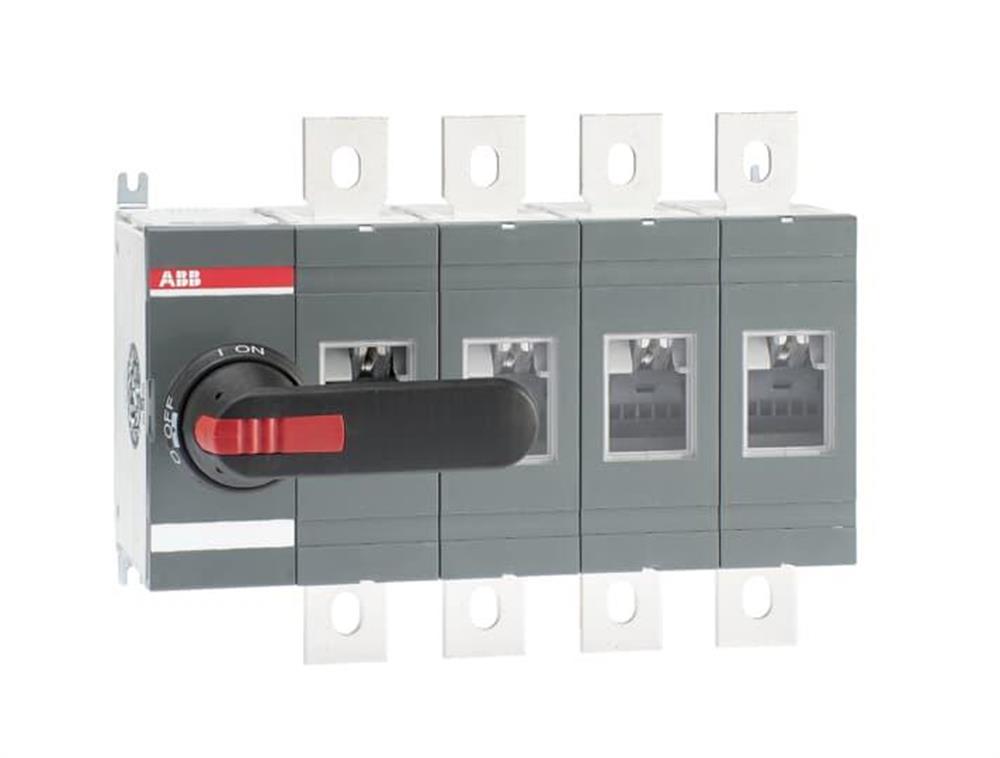

4 kutuplu, önden kumandalı, siyah IP65 saplı ve şaftlı tabana monteli anahtar-ayırıcı, terminal cıvata kiti dahildir



Boyutlar

Ürün Net Genişliği:  331 mm (milimetre)

Ürün Net Yüksekliği:  250 mm

Ürün Net Derinliği / Uzunluğu:  140 mm

Ürün Net Ağırlığı:  8 kg

Teknik

Nominal Çalışma Akımı AC-21A (I e):

(380 ... 415 V) 630 A

(500 V) 630 A

(690 V) 630 A

(1000 V) 630 A

Nominal Çalışma Akımı AC-22A (I e):

(380 ... 415 V) 630 A

(500 V) 630 A

(690 V) 630 A

Nominal Çalışma Akımı AC-23A (I e):

(380 ... 415 V) 630 A

(500 V) 630 A

(690 V) 630 A

Nominal Çalışma Gücü AC-23A (P e):

(220 ... 240 V) 200 kW

(400 ... 415 V) 355 kW

(500 V) 400 kW

(690 V) 630 kW

Geleneksel Serbest Hava Termal Akımı (  q  ):  q = 40 ° C 630 A

Konvansiyonel Termal Akım (I):  Tamamen Kapalı 630 A

Nominal Darbe Dayanım Gerilimi (U imp):  12 kV

Nominal İzolasyon Gerilimi (U i):  acc.  IEC / EN 60664-1 1000 V'a

Nominal Çalışma Gerilimi:  Ana Devre 1000 V

Anma Kısa Devre Yapma Kapasitesi (I cm):   (690 V) 80 kA

Anma Kısa Süreli Dayanım Akımı:  1 s 20 kA için

Güç kaybı:  Direk Başına Nominal Çalışma Koşullarında 25 W

Kirlilik derecesi:  3

Sap Rengi:  Siyah

Kulp Tipi:   Kulp ve şaft dahil

Dördüncü Kutup Konumu:  Sağ Taraf

Dördüncü Kutup Tipi:  Anahtarlamalı - Eşzamanlı İşlev

Anahtarlar Çalışma Mekanizması:  Anahtarın Sonundaki Mekanizma 04 (Sol Taraf)

Aşamalar Arası Mesafe:  Standart

Hat Terminallerinin Konumu:

Üst Giriş - Alt Alt Çıkış

Alt Giriş - Üst Çıkış

Çalışma modu:  Önden kumandalı

Standartlar:  IEC 60947-3

Özel fonksiyonlar:  Hayır

Montaj tipi:  Taban montajı

Kutup sayısı:  4

Koruma derecesi:  Ön IP00

Terminal Türü:  Lug terminalleri

Terminal Genişliği:  39 mm

Sıkma Torku:  acc.  IEC 60947-1 50… 75 N · m

Mekanik Dayanıklılık   : 10000

Talimatlar ve Kılavuzlar: 1SCC301042M0211
