AÇIKLAMA:

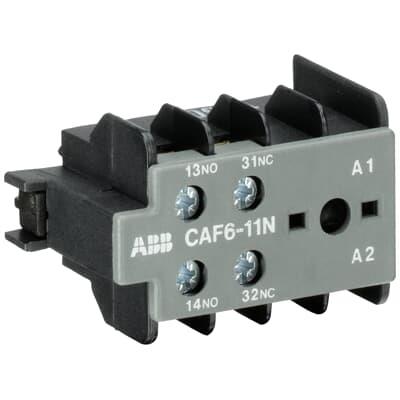

CAF6-11N, 2 yardımcı kontak ve vidalı terminal ile önden montaj için yardımcı kontaktır.
Boyutlar
Ürün Net Genişliği: 47.5 mm (milimetre)
Ürün Net Yüksekliği: 29 mm
Ürün Net Derinliği / Uzunluğu : 26,5 mm
Ürün Net Ağırlığı: 0,02 kg
Teknik
Nominal Çalışma Gerilimi:
Yardımcı Devre 12 ... 240 V DC
Yardımcı Devre 12 ... 500 V AC / DC
Nominal Frekans (f):
Yardımcı Devre 50 Hz
Yardımcı Devre 60 Hz
Yardımcı Devre DC
Nominal Darbe Dayanım Gerilimi (U imp): Yardımcı Devre 6 kV
Nominal İzolasyon Gerilimi (U i): 690 V
Koruma derecesi: IP20
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksük 1 / 2x 1 ... 2,5 mm² ile
1 / 2x 1 ... 2,5 mm²
Sert 1/2 x 1 ... 4 mm²
Sıkma Torku: Yardımcı Devre 0.8 ... 1.1 N · m
Tel Sıyırma Uzunluğu: Yardımcı Devre 9 mm
Standartlar:
IEC / EN 60947-1
IEC / EN 60947-4-1
IEC / EN 60947-5-1
UL 60947-1
UL 60947-4-1
Yardımcı Kontak Sayısı NO: 1
Yardımcı Yardımcı Kişi Sayısı NC: 1
Ana Kontak Sayısı NC: 0
Ana Kontak Sayısı NO: 0
Geleneksel Serbest Hava Termal Akımı (Ith ): Yardımcı Devre 6 A
Ürün adı: Yardımcı kontak
İçin uygun:
B6-30-01
BC6-30-01
B7-30-01
BC7-30-01
VB6-30-01
VBC6-30-01
VB7-30-01
VBC7-30-01
VB6A-30-01
VBC6A-30-01
VB7A-30-01
VBC7A-30-01
Ürün Sınıfına Uygun: Mini Kontaktörler
Teknik UL / CSA
Maksimum Çalışma Gerilimi UL / CSA: Yardımcı Devre 600 V AC / DC
Bağlantı Kapasitesi Yardımcı Devre UL / CSA: Bükülü 1 / 2x 22-10 AWG
Sıkma Torku UL / CSA: Yardımcı Devre 7 in · lb
İletişim Derecesi UL / CSA: A600
Çevre
Ortam hava sıcaklığı:
Çalışma -25 ... +55 ° C
Depolama -40 ... +80 ° C
İzin Ver Maksimum Çalışma İrtifası: 2000 metre
Şok Direnci acc. IEC 60068-2-27'ye göre: 11 ms Darbe 15g
Titreşimlere Direnç acc. IEC 60068-2-6'ya göre: 5g / 5 ... 150 Hz
RoHS Durumu: 2011/65 / AB AB Direktifi şart
