GENEL BİLGİ

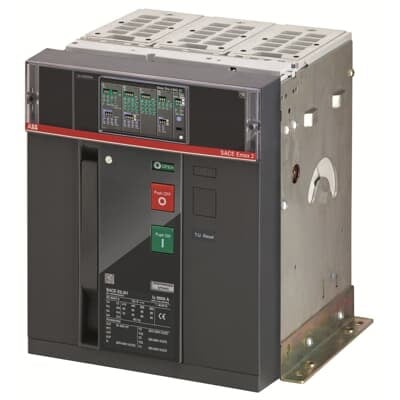

Genişletilmiş Ürün Tipi:E2.2N 2000 Ekip Dip LSI 3p F HR
Ürün kimliği:1SDA071032R1
EAN:8015644748821
Katalog Açıklaması:E2.2N 2000 Ekip Dip LSI 3p F HR
Uzun Açıklama:C.BREAKER SACE EMAX2 E2.2N 2000 AC EKIP / DIP-LSI R 2000 İÇİNDE TERMİNALLİ SABİT ÜÇ KUTUP ARKA YATAY VE KATI DURUM AÇIKLAMASI ŞUNLARLA TAKILI: 4 YARDIMCI KONTAK VE KIRICI BAŞLANGIÇ KONUMU AÇIK-KAPALI
Sipariş verme
EAN:8015644748821
Minimum sipariş miktarı:1 parça
Gümrük Tarife numarası:85362090
Boyutlar
Ürün Net Genişliği:276 mm
Ürün Net Yüksekliği:371 mm
Ürün Net Derinliği / Uzunluğu:270 mm
Ürün Net Ağırlığı:41 kilo
Konteyner Bilgileri
Paket Seviye 1 Birimleri:1 parça
Paket Düzeyi 1 Genişliği:515 mm
Paket Seviye 1 Yüksekliği:610 mm
Paket Seviye 1 Derinliği / Uzunluğu:515 mm
Paket Seviyesi 1 Brüt Ağırlık:46 kg
Paket Seviye 1 EAN:8015644748821
EK BİLGİ
Akım Tipi:AC
Elektriksel Dayanıklılık:
Ue = <440 V 10000 döngü
Ue = 500 ... 690 V 8000 döngü 30 döngü / saat
Mekanik Dayanıklılık:25000 döngü saatte 60 döngü
Kutup sayısı:3
Güç kaybı:212 W
Ürün Ana Tipi:SACE Emax 2
Ürün adı:Hava dolaşımı kesici
Ürün tipi:Hava dolaşımı kesici
Anma Servis Kısa Devre Kesme Kapasitesi,% Icu (I cs ):100 %
Anma Akımı (I n ):2000 bir
Anma Gerilimi (U r ):690 V
Anma Darbe Dayanım Gerilimi (U imp ):acc. IEC 60947-2 12 kV'ye göre
Anma Yalıtım Gerilimi (U i ):AC 1000 V
Anma Çalışma Gerilimi:690 V AC
Anma Servis Kısa Devre Kesme Kapasitesi (I cs ):
(220 V AC) 66 kA
(230 V AC) 66 kA
(380 V AC) 66 kA
(400 V AC) 66 kA
(415 V AC) 66 kA
(440 V AC) 66 kA
(500 V AC) 66 kA
( 660 V AC) 66 kA
(690 V AC) 66 kA
Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 66 kA için 3 s 50 kA için
Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):
(400 V AC) 66 kA
(415 V AC) 66 kA
(440 V AC) 66 kA
(500 V AC) 66 kA
(525 V AC) 66 kA
(690 V AC) 66 kA
Kesintisiz Anma Akımı (I u ):2000 bir
Serbest bırakmak:Ekip Dip LSI
Yayın Türü:EL
Kısa Devre Performans Seviyesi:N
Standartlar:IEC
Alt tür:E2.2
Terminal Bağlantı Tipi:Arka düz Yatay
Versiyon:F
Sertifikalar ve Beyanlar (Belge Numarası)
Veri Sayfası, Teknik Bilgiler:1SDC200023D0209
Uygunluk Beyanı - CE:1SDL000165R0020
Çevresel Bilgi:Müsait değil
Talimatlar ve Kılavuzlar:1SDH001000R0002
