AÇIKLAMA:

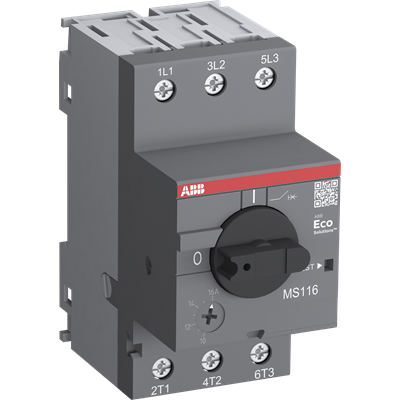

-MS116-4.0 manuel motor yol vericisi (motor koruma devresi veya manuel motor koruyucu olarak da bilinir), nominal çalışma akımı Ie = 4,0 A olan kompakt bir 45 mm genişlikli cihazdır.
-Bu cihaz motorları manuel olarak açmak ve kapatmak için kullanılır. kısa devre, aşırı yük ve faz arızalarından sigortaya ihtiyaç duymadan güvenilir bir şekilde korumak için.
-Manuel motorlu yol vericisi, 400 VAC ve açma sınıfı 10A'da nominal servis kısa devre kesme işlemi Ics = 50 kA sunar.
Diğer özellikler,
-Dahili bağlantı kesme fonksiyonu, sıcaklık telafisi, üç boyutlu mekanizma ve açık bir anahtar konumu göstergesine sahip bir döner koldur.
-Manuel motorlu yol verici üç ve tek fazlı uygulamalar için uygundur.
-Yardımcı kontaklar, sinyal kontakları, düşük voltajlı bültenleri, şönt açma, 3 fazlı baralar
Boyutlar
Ürün Net Genişliği: 45 mm
Ürün Net Yüksekliği: 90 mm
Ürün Net Derinliği / Uzunluğu: 85.6 mm (milimetre)
Ürün Net Ağırlığı: 0.265 kilo
Teknik
Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):
(230 V AC) 50 kA
(400 V AC) 50 kA
(440 V AC) 6 kA
(500 V AC) 6 kA
(690 V AC) 2 kA
Anma Nihai Kısa Devre Kesme Kapasitesi (I cu):
(230 V AC) 75 kA
(400 V AC) 75 kA
(440 V AC) 18 kA
(500 V AC) 15 kA
(690 V AC) 3 kA
Anlık Kısa Devre Akım Ayarı (I i): 50 A
Ayar Aralığı : 2,5 ... 4,0 A
Nominal Çalışma Gücü AC-3 (PE): (400 V) Üç Faz 1,5 kW
Nominal Çalışma Gerilimi: Ana Devre 690 V AC
Nominal Çalışma Akımı (I e): 4 A
Nominal Çalışma Akımı AC-3 (I e): 4 A
Nominal Frekans (f):
Ana Devre 50 Hz
Ana Devre 60 Hz
Nominal Darbe Dayanım Gerilimi (U imp): Ana Devre 6 kV
Nominal İzolasyon Gerilimi (U i): 690 V
Güç kaybı: Direk Başına Nominal Çalışma Koşullarında 0,7 ... 1,8 W
Kutup sayısı: 3
Geleneksel Serbest Hava Termal Akımı (Ith): Ana Devre 4 A
Koruma derecesi:
Muhafaza IP20
Ana Devre Terminalleri IP10
Kirlilik derecesi: 3
Elektriksel Dayanıklılık: 100000 döngü
Mekanik Dayanıklılık: 100000 döngü
Terminal Türü: Vidalı Klemensler
Bağlantı Kapasitesi Ana Devresi :
Yüksüklü
Esnek 1 / 2x 0,75 ... 2,5 mm² Yalıtımlı Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 mm²
Esnek 1 / 2x 0,75 ... 2,5 mm²
Sert 1/2 x 1 ... 4 mm²
Sıkma Torku: Ana Devre 0.8 ... 1.2 N · m
Tel Sıyırma Uzunluğu: Ana Devre 9 mm
Tavsiye Edilen Tornavida: Pozidriv 2
Montaj konumu: Pozisyon 1 ila 6
DIN Rayına montajı:
TH35-15 (35 x 15 mm Montaj Rayı) acc. IEC 60715
TH35-7.5'e (35 x 7.5 mm Montaj Rayı) acc. IEC 60715'e göre
Minimum Montaj Mesafesi:
Elektriksel İletkenlik, Yatay - 400 V 0 mm'ye kadar
Elektriksel İletkenlik, Yatay - 690 V'a kadar 1.5 mm
Elektriksel İletkenlik, Dikey 75 mm
Diğer Cihazlar Aynı Tip, Yatay 0 mm
Diğer Cihazlar Aynı Tip, Dikey 150 mm
Aktüatör Tipi: Döner Sap
Kontakt Pozisyon Göstergesi: AÇIK KAPALI
Standartlar:
IEC / EN 60947-1
IEC / EN 60947-2
IEC / EN 60947-4-1
UL 60947-1
UL 60947-4-1
Veri Sayfası, Teknik Bilgiler: 2CDC131025D0201
Talimatlar ve Kılavuzlar: 2CDC131011M6802
